光通信系統小區接入方案

1. 需求分析

某小區電話光接入項目需求如下：

1) 某小區有30棟樓，每棟樓有5層，每層有5個單元，每單元3戶，每戶接入1路電話，共計2000門電話；

2) 并發數為240路；

3) 所有電話都統一接入到1個中心機房進入PSTN電話交換網，通過2M單端接入(E1)或者模擬線(FXO)方式接入到程控交換機，從而實現出局；

4) 小區有機房/機柜，可安裝電話傳輸設備；

5) 中心機房和小區機柜之間建議使用光纖傳輸，小區機柜和住戶之間通過音頻線纜接入電話。

2. 方案建議

本項目電話數量為2000多門，數量比較多，傳統的電纜接入方式下，銅纜成本較高，同時銅纜布線工程量比較大，后期擴容能力有限。隨著光纖技術的發展，住建部已經將新建小區采用光纖布線做為驗收條件之一。為后續業務升級提供無限空間。

因此我公司推薦使用光纖到樓的電話接入方式，電話光端機布置于小區樓道機柜中，機柜到用戶房間使用音頻線纜接入電話機；后期如果需要進行光纖到戶改造，可以在不改變原有設備的情況下，直接進行擴容升級。

中心機房到小區樓道機柜使用光纖作為傳輸鏈路，在中心端機房通過8個E1接口以信令（No.1/No.7/PRI）的形式與運營商的交換系統對接。出于安全性考慮，可以配置雙信令網關盤冗余備份，提高可靠性。

使用光纖傳輸有利于以后擴容或者增加新業務(比如寬帶、有線電視等)，只需要在用戶端增加復用設備或者在我公司的遠端設備上怎么相應的業務板卡即可實現新業務的接入。

3. 方案設計

中心端機房配置我公司集中型多業務接入設備IDM MSAP-CP，通過8個E1接口以信令（No.1/No.7/PRI）的形式與運營商的交換系統對接，下聯通過PDH光纖連接小區機房/機柜中的遠端電話光端機設備，根據樓宇用戶數的不同，我們可以選擇30路、60路、120路的光端設備。

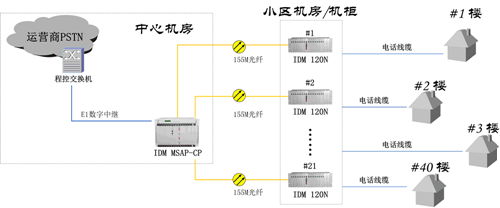

針對本次方案，小區機房或者機柜配置我公司的IDM 120N綜合業務接入設備，每臺設備可提供120路電話，故該項目需要配置21臺該型號設備以滿足2500門電話需求。方案拓撲圖如下所示。

上圖所示方案中，按照2000門電話同時并發用戶達到240門的要求，中心機房IDM MSAP-CP設備上提供了8個E1接口以信令（No.1/No.7/PRI）的形式與運營商的交換系統對接。

小區內共有30棟樓，小區機房或者機柜安裝我公司的IDM 120N綜合業務光傳輸設備，提供最多120路電話和2路以太網業務，通過音頻線纜接入到用戶家中。根據實際需求，1臺設備IDM 120N可以覆蓋2棟樓，共需要21臺該設備。

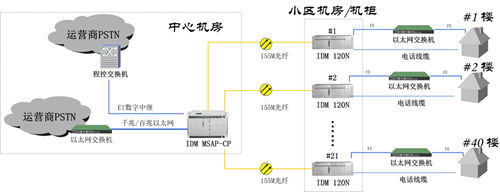

針對該項目需求，我公司建議統一可以考慮接入寬帶業務，我公司的中心端設備和遠端設備都支持語音和以太網在同一光路上的傳輸，同時滿足用戶對電話和寬帶的接入需求。方案如下圖所示。

4. 方案特點

網管能力強：中心機房網管平臺可以對全網業務進行在線管理，對設備運行狀態進行在線監控；

業務傳輸能力強：IDM MSAP-CP和IDM 120N設備可以傳輸電話、以太網及數據等各項業務，能夠滿足目前的實際需求和以后的擴容需求；

系統擴容能力強：參與組網的設備都支持后續擴容，用戶可以根據具體的需要在不影響原有業務的前提下進行擴容。

5. 設備介紹

5.1 IDM MSAP-CP多業務傳輸設備

IDM MSAP-CP設備是北京瑞光極遠數碼科技有限公司推出的新一代基于SDH傳輸/接入的集中型設備，針對大用戶接入進行了優化設計，提供多種業務的接入和傳輸。IDM MSAP-CP設備依據G.783建議所定義的功能模塊進行設計，提供SDH設備所具有的對業務的完備的監視、接入、保護、網絡管理功能，以及MSTP設備要求的以太網接入功能。

IDM MSAP-CP多業務接入平臺為集中式機框結構，具有面向光口、業務盤、支路和路由的多種保護功能。設備可以根據實際需要組成環型、鏈型、星型等多種拓撲結構的通信網絡，可廣泛用于部隊、消防、電力、銀行等多領域的通信網。

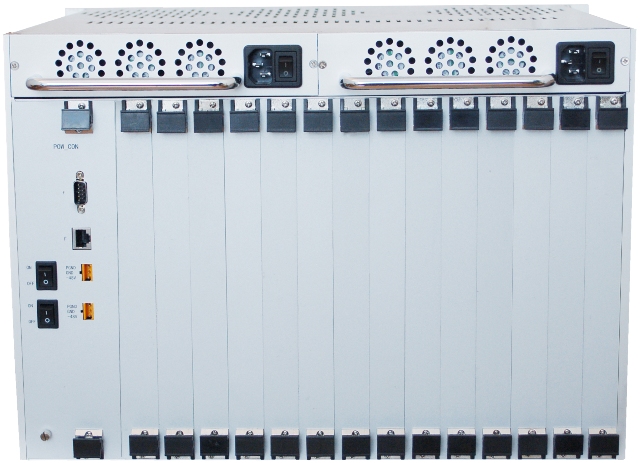

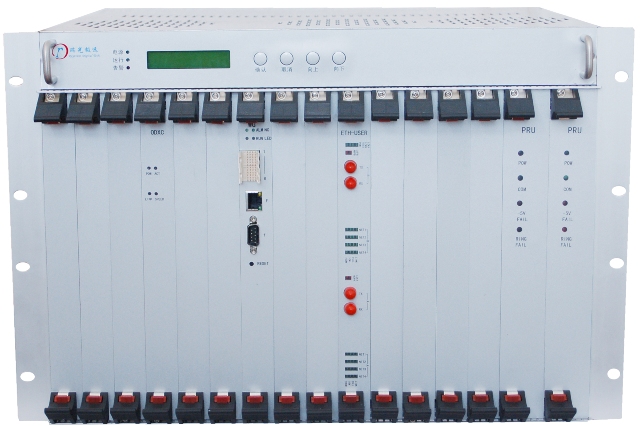

圖1 IDM MSAP-CP設備示意圖

產品特性

u 19英寸7U標準機箱結構，易于安裝；

u 采用插盤式結構設計，配置靈活，具有很大的升級空間；

u 集SDH、PDH、PCM、IP、IPPBX、TDM OVER IP功能于一體；

u 提供16個槽位，可根據業務配置多種業務盤：

E1-USER盤、ETH-USER盤、STM-4匯聚盤、GEEOS盤、CP-PD盤、千兆光交換盤、STM1-WG盤、MSCP-21/42E1盤、EOSEOP盤、64K-USER盤等，遠端設備可提供E1接口、以太網接口、V.35/V.24接口、FXS/FXO接口以及熱線電話接口等；

u IDM MSAP-CP的SDH/MSTP等光傳輸業務，可插入STM-16(2.5G) SDH傳輸盤2塊，這兩盤之間可以互備份、也可以單獨工作。也可以插入全業務到中心交叉盤的STM-4盤4塊，其中可以兩兩互備份，作為匯聚盤使用，STM-4光傳輸盤作為用戶支路盤時，可以插在12個用戶盤位上。當然PDH盤和光貓盤也可以插在這些盤位上；

u 每塊GEEOS盤提供3路GE接口，每個GE接口提供光/電兩種形式，實現千兆以太網的STM-1/STM-4線路上的傳輸；

u IDM MSAP-CP的VC4交叉連接盤(G3ODXC)提供64個VC4的交叉連接。同時支持雙G3ODXC盤的互備份切換；

u IDM MSAP-CP可以插入PCM業務接入盤，20多種PCM插卡可入插在PCM用戶盤上。提供語音和數據類業務；

u IDM MSAP-CP可與程控交換機的數字中繼口/模擬中繼口對接，支持V5.2、七號信令、一號信令以及PRI信令；

u 每塊CP-PD盤提供四組PDH光接口，每個光接口可處理1個百兆以太網接口和5組E1接口，其中E1接口可直接落在本地使用，也可交叉至匯聚盤E1-USER；

u 支持同步設備定時源（SETS），可選跟蹤光線路定時源或外同步輸入，提供外同步輸出，并可根據故障或SSM自動處理定時源倒換；時鐘源可以選擇線路時鐘、外時鐘和自由振蕩；

u 作為中心端使用時可與其它設備（MSTP/MSAP）組成冗余環網、相切環網等網絡；

u 提供F和f網管接口，具有完善的網管功能，可在線實時進行監控；

u 提供RS-232串行控制接口，方便用戶對網元的管理；

u 提供設備環境溫度監控，并由現在實時溫度控制風扇的開啟和關閉。同時提供環境監控還能節省功耗；

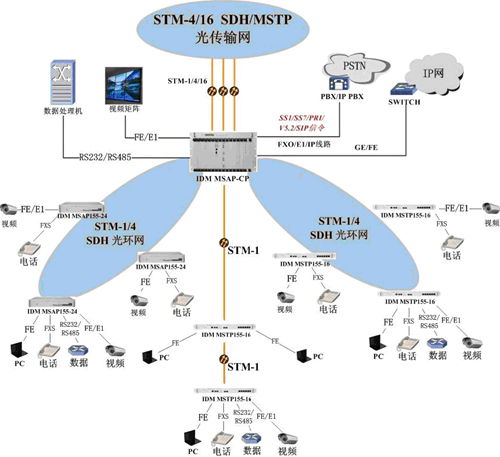

應用示例一

5.2 IDM 120N綜合業務接入設備

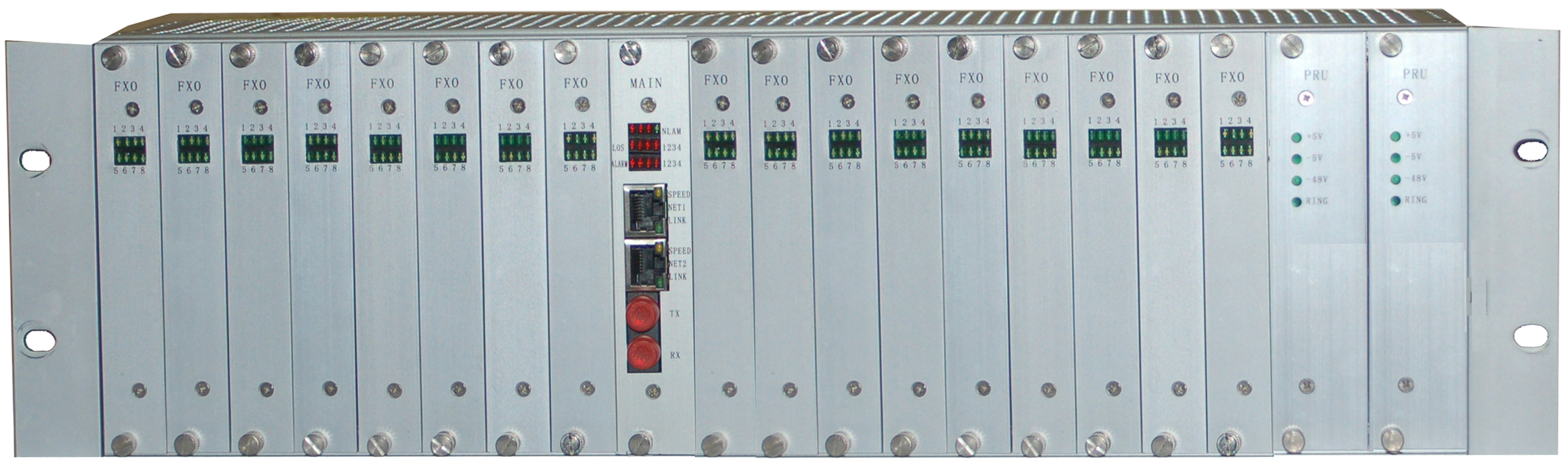

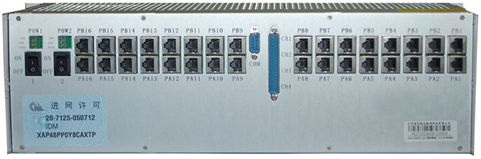

IDM-120N綜合業務交叉復用設備是我公司采用專用大規模集成電路設計的PCM綜合業務光纖傳輸設備，其光纖傳輸總帶寬為155M，提供2個共享線速100M以太網接口、4組E1透明傳輸接口以及120路電話用戶話路。E1傳輸通道符合G.703標準，采用的是PCM30/31制式；FXO、FXS可以提供極性翻轉和來電顯示功能。本設備還具有電源盤、鈴流盤的雙備份和熱插拔功能，極大的保證了業務傳輸?shù)目煽啃�。IDM-120N電話光端機可廣泛應用于電信、網通公用電話網業務和電力、銀行、公安、部隊等專線信息數據業務。



產品特性：

4組E1傳輸接口；

2路共享線速百兆以太網；

提供16套用戶接口插槽；

預留多功能盤槽位，靈活擴展，支持任意網絡拓撲結構；

擁有完善的功能控制開關和告警指示功能；

擁有簡潔完善的網管功能，可對設備進行在線實時配置、查詢、故障統計管理等；

配置表：

序號	名稱	型號	描述	配置數量
1	設備機框背板	IDM-120	19英寸3U機框，提供19組插盤位	1
2	E1接口主控盤	CMU-E1-120	提供E1接口接入	1
3	光接口主控盤	CMU-120	提供1組光接口接入。 2組線速100M以太網接口，4組E1接口	1
4	電源盤	PRU-120	提供1+1供電，整機供電。用于FXO側，-48V輸入	2
5	電源鈴流盤	RPRU-120	提供1+1供電，整機供電及振鈴電壓。用于FXS側，-48V輸入	2
6	FXO業務盤	8FXO-120	8路FXO接口，交換側	16
7	FXS業務盤	8FXS-120	8路FXO接口，用戶側	16

單臺設備配置中第2項、第3項只能選其一；

技術規格：

光接口

接口類型	FC(可定制SC等)	光纖模式	單模(可選多模)
光纖速率	155bps±50ppm	波長	1310nm
發光功率	-2～-11dBm	接收機靈敏度	優于-36dBm

E1接口

碼速率	2048Kbps	碼型	HDB3
標準協議	支持ITU-T G.703	阻抗	75Ω/120Ω
幀結構	PCM30/31	信令	隨路信令

以太網

接口類型	RJ-45	傳輸速率	10/100Base-T 10M/100M
標準協議	支持IEEE802.3	工作方式	全/半雙工/自適應

FXO/FXS接口

音頻范圍	300Hz~3400Hz	阻抗	三元復式阻抗200Ω+560Ω//0.1μF
壓縮率	ITU G.711中A律	環路電流	25mA/路

電源及功耗

供電方式

DC- 48V 或AC 220V

整機功耗

≤250w

環境條件

工作溫度

0C ~+40^oC

濕度

95%無凝結

產品尺寸

長度×深度×高度

480×200×132(mm)

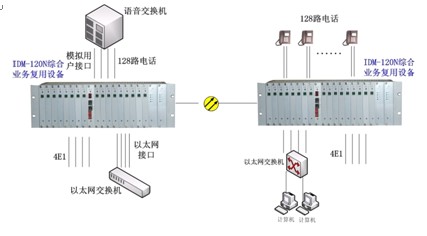

應用示例：
